DL2e土壤水分水势温度监测系统

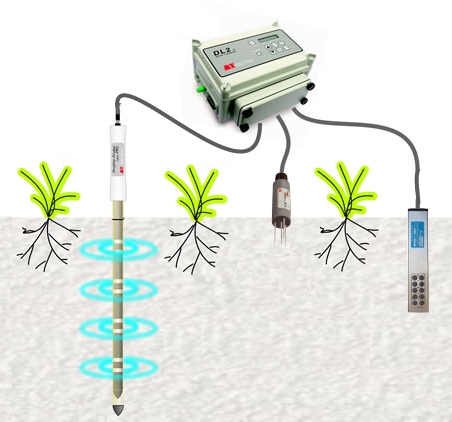

用途:DL2e土壤水分水势监测系统是一套稳定可靠的土壤水分、水势测定系统,精确地监测田地中水分运移情况,广泛应用于SPAC子系统、田间土壤水分特征曲线、水土侵蚀及保持性研究等领域。整套系统由数据采集器、土壤水分传感器、土壤水势传感器、电源供应部件、安装支架和防水机箱等构成。可以实现实时记录田间土壤水分含量及相应水势值,为研究人员提供第一手田间数据资料。

DL2e土壤水分水势温度监测系统

技术规格:

DL2e土壤水分水势温度监测系统

DL2e数据采集器

测量通道

标准15个差分模拟通道或30个单端模拟通道,最大可扩展到60个差分模拟通道或60个单端模拟通道,2个数字通道,2个电源输出通道(1A,24V)

存储容量

标准128K,可扩展到256K

分辨率

12位

采样间隔

1、5、10、30秒,1、5、10、30分钟或1、2、4、12、24小时,每个通道可单独设定采样记录间隔,可记录数据的平均值,最小值和最大值,每秒钟能采集10个通道

记录类型

电压、电流、阻抗、记数、频率、通信状况等数据

工作电源

7-15V DC(6个碱性5号电池可提供50万次读数或24小时键盘/通讯操作)

工作温度

-20~+60℃,IP65防水等级

尺寸

280 x 220 x 140mm

重量

2.7kg

显示

LCD

按键

触摸按键操作,可查看当前工作状态

通讯端口

标准RS232

供电方式

可选干电池、蓄电池、太阳能以及交流电源转换器等多种供电方式

软件

Windows界面

数据传输距离

可根据用户需要选择合适的传输方案,支持RS232、RS422、RS485、GSM

土壤温度传感器:

ST1土壤温度传感器

图示

测量范围

-50~+150℃

DL2e土壤水分水势温度监测系统

精度

±0.2℃

尺寸

长度125mm×直径4.8mm

标准电缆长度

5米

ST2高精度热敏传感器传感器

图示

测量范围

-50~+150℃

DL2e土壤水分水势温度监测系统

精度

±0.1℃

尺寸

长度125mm×直径4.8mm

标准电缆长度

5米

ST3密封热敏传感器

图示

测量范围

-20~+80℃

DL2e土壤水分水势温度监测系统

精度

±0.1℃

尺寸

长度125mm×直径4.8mm

标准电缆长度

5米

SP1 Pt100温度传感器

图示

测量范围

-20~+300℃

DL2e土壤水分水势温度监测系统

精度

±0.6℃

尺寸

长度125mm×直径4.8mm

标准电缆长度

5米

MT2快速反应温度传感器

图示

测量范围

-50~+150℃

DL2e土壤水分水势温度监测系统

精度

±0.1℃

尺寸

直径2.5mm

标准电缆长度

5米

测量对象

适用于测量花瓣、树叶温度

MT3柔韧性迷你热敏传感器

图示

测量范围

0~+120℃

DL2e土壤水分水势温度监测系统

精度

±0.1℃

尺寸

长度100mm×直径2mm

标准电缆长度

5米

STK1 K型热敏传感器

图示

测量范围

-50~+250℃

DL2e土壤水分水势温度监测系统

精度

±1.5℃

尺寸

长度125mm×直径4.8mm

标准电缆长度

5米

土壤水分传感器:

ML2x土壤水分传感器

图示

测量参数

土壤体积含水量(m3.m-3或%vol)

DL2e土壤水分水势温度监测系统

测量范围

最佳精度量程是0.05~0.6 m3.m-3;全量程是0.0~1.0 m3.m-3

精度

使用测量的土壤类型进行专业标定后:±0.01 m3.m-3(0~40℃),±0.02 m3.m-3(40~70℃),使用默认的常规土壤标定后:±0.05 m3.m-3(0~70℃),

土壤盐分误差

0.0~250mS.m-1,每变化1mS.m-1为<-0.001 m3.m-3;250~2000 mS.m-1无变化意义

测量土壤体积

大于95%的情况测量的是直径4厘米×6厘米长的圆柱体(约75cm3),以探针为中心

工作环境

可以长时间埋在各种土壤中,防护等级IP68

稳定时间

1~5秒,依赖精度需要

反应时间

优于0.5秒,感应99%的变化

循环工作时间

100%(可连续的工作)

接口

输入电压:5~15V DC;耗电:典型19mA,最大23mA;输出信号:约0~1V DC(0.0~0.5 m3.m-3)

外壳材质

PVC

探针材质

不锈钢

电缆长度

标准5米,最大可以延长到100米

重量

约350克,带5米电缆

SM300土壤水分温度传感器

图示

土壤水分含量

DL2e土壤水分水势温度监测系统

测量精度

±2.5%(实验室标定后)

测量范围

0~50%可保证精度;最大可达到100%但是会降低测量精度

盐分范围

50~1000ms/m

温度范围

0~60℃可保证精度

输出

0~1.0V差分

感应区域

约55×70mm直径

土壤温度

精度

±0.5℃

测量范围

0~40℃可保证测量精度

输出

电阻5.8~28KΩ(10K精密电阻)

常规

供电

5~14V,1秒约18mA

防护等级

IP68

尺寸

143×40毫米直径

重量

100克

PR2/4土壤剖面水分探头

图示

探测深度

10、20、30、40厘米

DL2e土壤水分水势温度监测系统

测量

土壤体积含水量(m3.m-3 或%vol)

量程

0~0.4 m3.m-3 保证精度,0~1 m3.m-3 全量程

精度

±0.04 m3.m-3(0~+40℃)针对土壤进行特殊标定;±0.06 m3.m-3(0~+40℃)使用通用的标定曲线

盐分影响

50~400ms/m (孔隙水电导率)

测量点测量范围

探点直径10cm,上下高度高5cm 的圆柱体样土壤决定的了测量值95%的灵敏度,所以在这个圆柱体积内不能有金属、石头和根系,以免影响测量结果

工作环境

0~+40℃保证精度指标,-20~+70℃可操作范围

防护等级

IP67

反应时间

1秒

供电

最小:5.5V DC (2米缆线时),7.5V DC (100米缆线);最大:15V DC

功耗

<80mA

输出

4个模拟电压值:0~1V 对应0~60m3.m-3

缆线

屏蔽9芯线,标配5米缆线,和M12(IP68 接头),可选延长电缆:5米、10米、25米,最长100米

材质

聚碳酸脂和不锈钢

尺寸

长度750毫米×直径25.4毫米

重量

0.6公斤

PR2/6土壤剖面水分探头

图示

探测深度

10、20、30、40、60、100厘米

DL2e土壤水分水势温度监测系统

测量

土壤体积含水量(m3.m-3 或%vol)

量程

0~0.4 m3.m-3 保证精度,0~1 m3.m-3 全量程

精度

±0.04 m3.m-3(0~+40℃)针对土壤进行特殊标定;±0.06 m3.m-3(0~+40℃)使用通用的标定曲线

盐分影响

50~400ms/m (孔隙水电导率)

测量点测量范围

探点直径10cm,上下高度高5cm 的圆柱体样土壤决定的了测量值95%的灵敏度,所以在这个圆柱体积内不能有金属、石头和根系,以免影响测量结果

工作环境

0~+40℃保证精度指标,-20~+70℃可操作范围

防护等级

IP67

反应时间

1秒

供电

最小:5.5V DC (2米缆线时),7.5V DC (100米缆线);最大:15V DC

功耗

<120mA

输出

6个模拟电压值:0~1V 对应0~60m3.m-3

缆线

屏蔽9芯线,标配5米缆线,和M12(IP68 接头),可选延长电缆:5米、10米、25米,最长100米

材质

聚碳酸脂和不锈钢

尺寸

长度1350毫米×直径25.4毫米

重量

0.9公斤

土壤水势传感器:

EQ15平衡式土壤水势传感器

图示

测量范围

0~-1500 kPa(0~-15巴)

DL2e土壤水分水势温度监测系统

测量精度

±10 kPa(0~-100 kPa),读数±10%(-100~-1500 kPa)

适用温度

工作温度0~40℃,存放温度-30~+70℃,可留置于冻土中

适用土壤

非盐性土壤(土壤溶液的电导率<1 mS/cm)

电源

5~15V DC,每次测量最大消耗23 mA×5秒

输出

模拟式输出100~800 mV

尺寸

长度17厘米×宽4厘米×高2厘米,须插入土壤的为前端的7.5厘米

重量

350克(不含电缆)

标准电缆长度

长度5米,可延长到100米

材质

不锈钢外壳,全密封

T4土壤水势传感器

图示

测量范围

+100 kPa~-85 kPa

DL2e土壤水分水势温度监测系统

精度

±0.5 kPa

工作温度

0~+50℃

输出

1 mV/kPa

供电

精密10.6V DC,约1.3mA

防护等级

IP68

样品体积

和土壤相关

陶瓷头尺寸

直径24毫米×长度60毫米

张力计管尺寸

直径25毫米×长度10~200厘米可选

电缆

1.5米,4针M12插头

T4R土壤水势传感器

图示

测量范围

+100 kPa~-85 kPa

DL2e土壤水分水势温度监测系统

精度

±0.5 kPa

工作温度

0~+50℃

输出

1 mV/kPa

供电

精密10.6V DC,约1.3mA

防护等级

IP68

样品体积

和土壤相关

陶瓷头尺寸

直径24毫米×长度60毫米

张力计管尺寸

直径25毫米×长度10~200厘米可选

电缆

1.5米,4针M12插头

注水

外部注水

T5土壤水势传感器

图示

测量范围

+100 kPa~-85 kPa

DL2e土壤水分水势温度监测系统

精度

±0.5 kPa

工作温度

0~+50℃

输出

1 mV/kPa

供电

精密10.6V DC,约1.3mA

防护等级

IP68

样品体积

和土壤相关

陶瓷头尺寸

直径5毫米

张力计管尺寸

长度2~20厘米可选

电缆

1.5米,4针M12插头

T5x土壤水势传感器

图示

测量范围

+100 kPa~-160 kPa

DL2e土壤水分水势温度监测系统

精度

±0.5 kPa

工作温度

0~+50℃

输出

1 mV/kPa

供电

精密10.6V DC,约1.3mA

防护等级

IP68

样品体积

和土壤相关

陶瓷头尺寸

直径5毫米

张力计管尺寸

长度2~20厘米可选

电缆

1.5米,4针M12插头

EQ2土壤水势传感器

图示

测量范围

0~-1000 kPa

DL2e土壤水分水势温度监测系统

测量精度

±10 kPa(0~-100 kPa),读数±10%(-100~-1000 kPa)

盐度工作范围

50~400 mS/m

工作温度

0~+40℃

输出

约0.15~0.55V差分

供电

5~15V DC,1秒约20 mA(最小5.5V带100米电缆)

防护等级

IP68

样品体积

和土壤相关

尺寸

长度220毫米×40毫米

重量

0.6公斤

产地:英国
