1000型土壤水分温度电导率水势监测系统

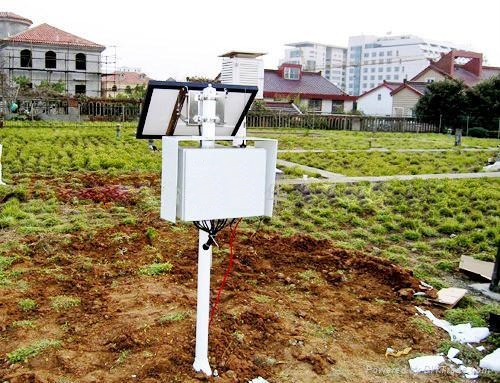

用途:1000型土壤水分温度电导率水势监测系统是一套稳定可靠的无人值守监测系统,用于精确地监测土壤中水分、温度、电导率和水势变化情况,广泛应用于SPAC子系统、田间土壤水分特征曲线、水土侵蚀及保持性研究等领域。整套系统由数据采集器、传感器、供电部件、安装支架和防护机箱等构成。

1000型土壤水分温度电导率水势监测系统

技术规格:

数据采集器

图示

模拟输入通道数量

8个差分或16个单端

1000型土壤水分温度电导率水势监测系统

最大扫描速率

100Hz

最大输入电压量程

±5000mV

模拟电压分辨率

差分:667 µV(±5000mV)、333 µV(±2500mV)、33.3 µV(±250mV)、3.33 µV(±25mV)、1.0 µV(±7.5mV)、0.33 µV(±2.5mV);基本:1333 µV(±5000mV)、667 µV(±2500mV)、66.7 µV(±250mV)、6.7 µV(±25mV)、2.0 µV(±7.5mV)、0.67 µV(±2.5mV)

A/D分辨率

13位

输入阻抗

20GΩ

突发模式

1.5 KHz

脉冲通道

2个

模拟输出通道

3个

激发电压

±5000mV可调

数字端口

8个I/O口

供电

9.6~16 VDC

内存

4MB

内部时钟精度

±3分钟/年

同步测量

可接SDM信号

工作温度

标准:-25~+50℃;扩展:-55~85℃

工作湿度

0~95%,非冷凝

尺寸

21.6厘米×9.9厘米×2.2厘米

重量

1公斤

土壤温度传感器:

ST-100热敏电阻温度传感器

图示

测量范围

-50~+70℃

1000型土壤水分温度电导率水势监测系统

测量精度

±0.1℃(0~+70℃),±0.2℃(-25~+0℃),±0.4℃(-50~+-25℃)

重复性

±0.02℃

反应时间

1秒

平衡时间

30秒

输入供电

2.5V激发

自动加热

最大在5℃和连续2.5V供电时0.084℃

传感器尺寸

长度7毫米×直径0.6毫米

重量

60克(传感器和线)

工作环境

-80~+70℃,0~100%相对湿度,防水、可连续在户外使用

电缆

5米屏蔽双绞线

土壤水分传感器:

SM150土壤水分传感器

图示

测量范围

0~100% vol

1000型土壤水分温度电导率水势监测系统

测量精度

±3.0% vol(土壤水分范围在0~70% vol和温度在0~+60℃)

盐分误差

±5.0% vol(土壤盐分在100~1000 mS/m和温度在0~+60℃)

输出信号

0~1V差分≈标称0~60%

最大电缆长度

1米(HH150读数表)、100米(GP1、DL6和DL2e数据采集器)

供电

5~14V DC,18mA用于1秒

工作温度

-20~+60℃

防护等级

IP68

样品体积

55×70毫米直径

尺寸

143×40毫米直径

重量

0.1公斤

土壤水分温度传感器:

SM300土壤水分温度传感器

图示

土壤水分

1000型土壤水分温度电导率水势监测系统

测量范围

0~100% vol

测量精度

±2.5% vol(0~50% vol和0~60℃)

盐分误差

≤3.5%(50~1000ms/m和0~40% vol)

输出信号

0~1V差分≈标称0~60%

感应区域

高度55毫米×直径70毫米

土壤温度

测量范围

-50~+100℃

测量精度

±0.5℃(0~40℃)

输出信号

电阻5.8~28KΩ

其他规格

电缆长度

标准5米,最大可延长到25米

供电

5~14V,0.5~1秒约18mA

工作温度

-20~+60℃

防护等级

IP68

整体尺寸

高度143毫米×直径40毫米

探针长度

51毫米

探针间距

22毫米

重量

77克(不含电缆)

ML3土壤水分温度传感器

图示

土壤水分

1000型土壤水分温度电导率水势监测系统

测量范围

0~100% vol

测量精度

±1% vol(0~50% vol和0~40℃)

盐分误差

≤3.5%(50~500 ms/m和0~40% vol)

输出信号

0~1V差分≈标称0~60% vol

感应区域

高度55毫米×直径70毫米

土壤温度

测量范围

-20~+40℃

测量精度

±0.5℃(0~40℃)

输出信号

电阻5.8~28KΩ

其他规格

电缆长度

标准5米,最大可延长到25米

供电

5~14V,1秒约18mA

工作温度

-20~+60℃

防护等级

IP68

整体尺寸

高度143毫米×直径40毫米

土壤水分温度电导率传感器:

Hydra土壤水分温度电导率传感器

图示

介电常数

1000型土壤水分温度电导率水势监测系统

测量范围

1~80(1=空气,80=蒸馏水)

测量精度

±1.5%或0.2(典型蒸馏水)

土壤水分

测量范围

0~饱和

测量精度

多数土壤±0.01 WFV,特殊土壤±0.03

电导率

测量范围

0.01~1.5 S/m

测量精度

±2.0%或0.005 S/m(典型)

温度

测量范围

-10~+55℃

测量精度

±0.1℃

电气规格

供电

9~20 VDC

通讯协议

SDI-12标准V1.2

电缆长度

标准7.6米,最大可延长到60米

功耗

空闲<1 mA,激活30 mA

电缆接线

3芯:供电、接地和数据

波特率

1200

工作环境

工作温度

-10~+55℃,可延长到-30~+55℃

存储温度

-40~+55℃

防水

探头可以放入水中

物理参数

电缆

22AWG,防紫外,直埋

材质

探头外壳PVC,探针为304不锈钢

尺寸

长度12.4厘米×直径4.2厘米

感应区域

长度5.7厘米×直径3厘米

重量

传感器200克,电缆0.08公斤/米

土壤水势传感器:

EQ15平衡式土壤水势传感器

图示

测量范围

0~-1500 kPa(0~-15 bar)

1000型土壤水分温度电导率水势监测系统

测量精度

±10 kPa(0~-100 kPa),读数10%(-100~-1500 kPa)

适用温度

工作温度0~40℃,存放温度-30 ~ +70℃,可留置于冻土中

适用土壤

非盐性土壤(土壤溶液的电导率<1 mS/cm)

电源

5~15VDC,每次测量最大消耗23mA×5秒

输出

模拟式输出100~800mV

尺寸

17×4×2厘米,其中须插入土壤的为前端的7.5厘米

重量

350克(不含电缆)

电缆

长度5米,可延长到100米

材质

不锈钢外壳,全密封

Stevens土壤pF温度传感器

图示

供电

7~13 VDC

1000型土壤水分温度电导率水势监测系统

输出

SDI-12

水势测量范围

7 pF~0 pF(10000000 hPa~0 hPa)

水势测量分辨率

0.01 pF

温度测量范围

-40~+80℃

温度测量分辨率

0.1℃

电流消耗

激活:55 mA(5秒)静止:2 mA

读数预热时间

20~30秒

传感器主体材质

不锈钢

传感器头材质

陶瓷

尺寸

100毫米×20毫米

T4土壤水势张力计

图示

测量范围

+100 kPa~-85 kPa

1000型土壤水分温度电导率水势监测系统

输出信号

-100~+85 mV

精度

±0.5 kPa

供电

稳定的10.6V DC

管直径

25毫米

管长度

长度10~200厘米可选

陶瓷头

直径24毫米×长度60毫米,起泡点15 bar

电缆

1.5米,4针M12插头,最大可延长到40米

T4R土壤水势张力计

图示

测量范围

+100 kPa~-85 kPa

1000型土壤水分温度电导率水势监测系统

输出信号

-100~+85 mV

精度

±0.5 kPa

供电

稳定的10.6V DC

管直径

25毫米

管长度

长度10~200厘米可选

陶瓷头

直径24毫米×长度60毫米,起泡点15 bar

电缆

1.5米,4针M12插头,最大可延长到40米

T5微型土壤水势张力计

图示

测量范围

+100 kPa~-85 kPa

1000型土壤水分温度电导率水势监测系统

输出信号

-100~+85 mV

精度

±0.5 kPa

供电

推荐10.6V DC,稳定的5~15VDC

耗电

1.3mA(10.6V DC)

管直径

5毫米

管长度

标准7厘米,可选长度2~20厘米

手柄尺寸

直径20厘米×长度3.5厘米

电缆

1.5米,4针M12插头,最大可延长到20米

T5x微型土壤水势张力计

图示

测量范围

+100 kPa~-160 kPa

1000型土壤水分温度电导率水势监测系统

输出信号

-100~+160 mV

精度

±0.5 kPa

供电

推荐10.6V DC,稳定的5~15VDC

耗电

1.3mA(10.6V DC)

管直径

5毫米

管长度

标准7厘米,可选长度2~20厘米

手柄尺寸

直径20厘米×长度3.5厘米

电缆

1.5米,4针M12插头,最大可延长到20米

产地:美国
