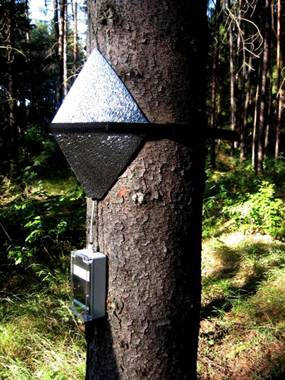

用途:EMS 51探针式植物茎流(液流)测量系统用于自动监测树木的茎流量来确定植物的水分消耗,适用于茎杆直径在12厘米以上的树木。采用模块化设计,连接安装方便,和其他茎流测量系统对比的优点是具有可以直接计算出茎流量的特点,而不需要后期的人工数据计算。

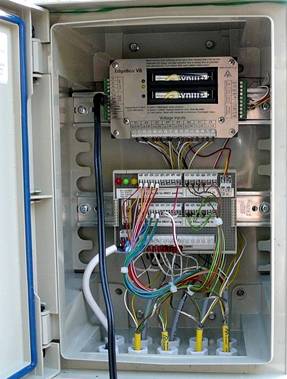

数据采集器技术规格:
型号 |
V8 |
V12 |
通道类型 |
8个差分电压,2个16位计数,输入终端温度,1个服务通道 |
12个差分电压,2个16位计数,输入终端温度,1个服务通道 |
电压输入 |
±20 mV最大到±2.5 V |
±20 mV最大到±2.5 V |
电压极限 |
最大+5V只能为GND输入端 |
最大+5V只能为GND输入端 |
精度 |
全量程的0.01% |
全量程的0.01% |
分辨率 |
16位 |
16位 |
计数输入类型 |
触点闭合(R阈值约100Kohms) |
触点闭合(R阈值约100Kohms) |
最大脉冲频率 |
1000Hz |
1000Hz |
测量间隔 |
3秒~24小时 |
3秒~24小时 |
平均间隔 |
3秒~24小时 |
3秒~24小时 |
预热时间 |
公用,最大5秒 |
公用,最大5秒 |
激发电压 |
5V,±2mV |
5V,±2mV |
最大负载 |
30 mA |
30 mA |
电压挂起 |
约6 mV/mA加载电流 |
约6 mV/mA加载电流 |
参照电压 |
2.5V±10mV,极限约为20mA |
2.5V±10mV,极限约为20mA;3.0V±10mV,极限约为30mA |
测量电流(2个部分) |
约250 μA,测量和存储到数据文件 |
约150 μA,测量和存储到数据文件 |
每个部分最大电压 |
350 mV |
300 mV |
过电保护 |
每个输入端都连接二极管保险丝 |
每个输入端都连接二极管保险丝 |
内部供电 |
2节AA类碱性电池(3V) |
2节AA类碱性电池(3V) |
外部供电 |
1节AA类碱性电池,2块可充电镍氢电池(4~16V) |
1节AA类碱性电池,2块可充电镍氢电池(4~16V) |
耗电(待机/测量) |
内部3V电池:待机时60μA,测量时25mA;外部电池:约200μA |
内部3V电池:待机时100μA,测量时25mA;外部电池:约100μA |
存储容量 |
120000个数据 |
220000个数据 |
输出可设定继电器 |
稳定继电器125V AC,0.5A |
稳定继电器125V AC,0.5A |
尺寸 |
120×75×22毫米 |
175 × 75 × 22毫米 |
重量 |
0.25公斤带碱性电池 |
0.45公斤带碱性电池 |
工作温度 |
-20~+60℃ |
-20~+60℃ |

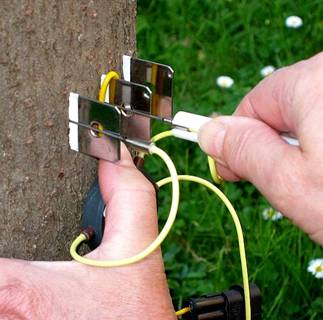

植物茎流传感器技术规格:
适用于树干直径 |
12厘米以上 |
加热技术 |
木质部组织直接加热 |
输出变量 |
热功率(mW) |
输出信号转换因子 |
0.8 mW/mV |
温度传感器 |
1毫米探针专用热电偶一组 |
木质部电阻范围 |
0.5~30k Ohm |
加热电源 |
可调,最大到1.5W |
加热电流频率 |
1 KHZ |
供电 |
12~15V DC |
耗电 |
最大0.2Amp(视树木情况) |
工作温度 |
-10~+40℃ |
重量 |
模块约0.5公斤 |
包装尺寸 |
160×80×60毫米 |
产地:捷克
