Squirrel 2010数据采集器

用途:Squirrel SQ2010是一款多功能的通用数据记录仪,具有4到8个模拟输入通道可以测量电流,电压,电阻和温度,外加8个数字通道。全部都能够记录或者用触发自动启动或者停止记录。它是一种紧凑的,便携的记录仪,也适合于工作台和固定安装使用。经由记录仪上的4个按键和大显示屏可以很容易设置,并且具有0.1%的基本精度,Squirrel SQ2010完全能够满足常规数据采集的需要,包括更加苛刻的应用项目在1个通道上要求达到10个读数每秒。

Squirrel 2010数据采集器

特点:
·紧凑,便携式数据记录仪;
·电源来自内部电池,外部电源或者经由USB接口;
·4~8个常规模拟输入(电流,电压,电阻,温度)外加8个数字输入;
·16个导出/计算通道;
·2个报警输出;
·2个脉冲计数器输入(1个达到64kHz, 1个达到100Hz);
·通过易读的图形大屏幕;
·0.1%精度,24-bit A/D转换;
·达到1.8百万读数;
·包含SquirrelView设置/下载和输出软件;
·在1个通道达到10个读数每秒。

Squirrel 2010数据采集器

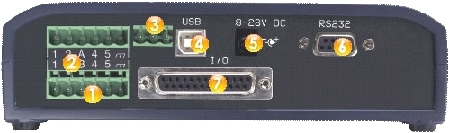

1、使用容易,可拆卸的接头系统
2、4到8个通用模拟输入(4个差分,8个单端)用于记录温度,电流,电压和电阻
3、电源输出用于传感器激励/外部装置
4、USB连接用于快速和容易的PC通讯
5、电源 - 内装碱性电池,外部DC电源或USB供电
6、RS232或Ethernet通讯 - 用于modem或网络连接
7、各种触发功能经由8个数字输入;2个脉冲率/计数器输入;2个报警/继电器输出

Squirrel 2010数据采集器

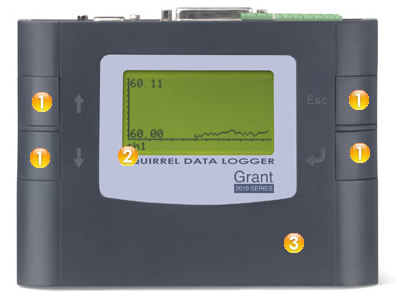

1、用这4个按键和图形显示屏对记录仪进行配置 - 不需要用PC进行配置;
2、实时读数显示在大而清晰的图形显示器上:图标驱动软件和大而清晰的图形显示器很容易对记录仪进行设置和配置;
3、可存储高达1.8百万个读数到Squirrel的内部存储器内 :1)在内部存储器内可存储6个记录仪配置;2)用方便的免费SquirrelView设置和下载软件可以输出存储的数据到你的测试项目上。

技术规格:

模拟通道数量

8个单端或4个差分输入

通道扩展

通用输入

电压范围;差分和单端

-6~25、-0.6~2.4、±0.3V、-0.15~0.15、-0.075~0.075、-6~12、-6~6、 -3~3、-0.6~1.2、-0.6~0.6

共模

25V

电流范围;差分

4~20mA,±30mA(需要外接10R电阻)

热电偶范围;差分和单端

J型:-200~1200℃;K型:-200~1372℃;N型:-200~1300℃;R型:-50~1768℃;S型:-50~1768℃;T型:-200~400℃

电阻范围,2线

0~1250R、0~5000R、0~300000R、0~20000R

热敏电阻范围

U和UU型:-50~150℃;Y型:-50~150℃;S型:-30~150

PT100/1000,2线

-200~850℃

内部参考温度

-50~150℃

脉冲计数范围

0~100Hz (1 input) 、0~64kHz (1 input)、0~16000000 Count

数字状态/事件范围

8状态输入或1×8位二进制

数字/报警输出

2个开路FET,18V,0.1A

A/D分辨率

24位

精度

全量程:0.1%+0.1%的读数

时钟分辨率/精度

1S/10ppm常规模式

数据缩放

可以

数据统计

可以通过Squire View Plus 软件统计

计算通道

16

内部存储器

16M(1~1800000个读数)

显示/键盘

128×64点图形显示,4个按钮

内部电池

2C电池

电池电量

所有通道每秒采集一次可以连续使用5天

外部电源

8~28VDC或USB充电

传感器电源输出

5V,50mA,使用外部DC供电时

网络

通过RS232接口连接到以太网适配器(部件编号:SQ20A801)

Modem 支持

通过RS232 接口连接GSM Modem(部件编号:SQ20A802)

PC设置

可以,通过Squirrel View完成

前面板安装

通过4个按钮可以实现所有基本功能,如:通道配置、启动/停止采集等。其它高级功能,如:计算通道和通道描述,可以通过软件实现。

工作温度

-20~+65℃

尺寸和重量

W175×D135×H55 mm,重量0.7 kg

产地:英国
