Squirrel 2040系列数据采集器

用途:Squirrel 2040系列是一款高性能的通用型数据采集器,包含了Squirrel 2020系列数据采集器所有强大的功能,采用了多个24位A/D转换器,双处理器和可拔插存储卡,具有极大的灵活性来处理各种各样复杂和要求苛刻的多通道数据记录工作,凭借其优良的数据记录、先进的网络通讯功能和数据直接查看功能可满足各种用户的需求,目前广泛应用于工业、科学研究和品质管理等领域。

Squirrel 2040系列数据采集器

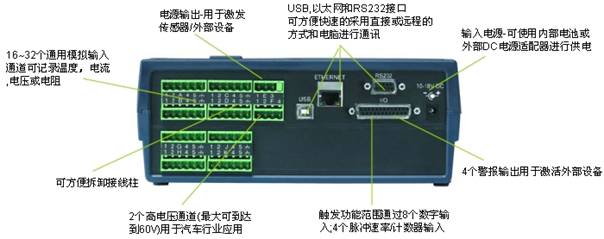

主要特点:
·16个差分或32个单端通用模拟输入通道,可用于电压,电流或电阻,2个高电压测量通道,4个脉冲和8个数字事件/状态输入;
·用户可选择数据采集器采样速率最大4个通道可达到100Hz;
·可直接采用拔插式MMC/SD存储卡下载数据;
·大容量非丢失性内存,数据断电不丢失;
·具有以太网, USB和RS232多种通讯端口;
·传感器供电和FET输出用于外部设备;
·主机上内置2行20个字符LCD显示屏和控制按键,可查看全部的信息;
·测量通道可采用高级数据函数公式,如log(x)、ln(x)、sqrt(x)等。

Squirrel 2040系列数据采集器

技术规格:



SQ2040-2F16

SQ2040-4F16

模拟输入功能

模拟到数字转换器

2

4

差分通道

16

16

单端通道

32

32

3或4芯接线

0

8

附加通道

脉冲

(2个快速–64kHz) & (2 x缓慢-100Hz)

(2个快速–64kHz) & (2 x缓慢-100Hz)

事件/数字

8个状态输入或1个8位二进位

8个状态输入或1个8位二进位

高电压

2

2

内部通道

2个温度

2个温度

记录速率

1秒~1天,以1秒为递增量
2,5,10,20或100Hz
(20Hz或100Hz只能应用于2个测量通道)

1秒~1天,以1秒为递增量
2,5,10,20或100Hz
(20Hz或100Hz只能应用于4个测量通道)

温度测量范围:

每个通道可以按照下表单独设定范围。Pt100符合IEC751和JIS1604国际标准,Pt1000符合IEC751国际标准。

输入类型

测量范围

Y & U: 热电偶

-50~+150℃

Pt100/Pt1000

-200~+850℃

2F16型只能接入2线传感器,3或4线可选择4F16型

K型热电偶

-200~+1372℃

T型热电偶

-200~+400℃

J型热电偶

-200~+1200℃

N型热电偶

-200~+1300℃

R&S型热电偶

-50~+1768℃

电压测量范围:

电压通道可以接入下表中的电压范围。循序混合差分和单端配置。请参考技术手册中允许的组合输入。

电压范围

电压范围

高电压输入范围

-0.075~+0.075V

-3.0~+3.0V

4.0~20.0V

-0.15~+0.15V

-6.0~+6.0V

4.0~40.0V

-0.3~+0.3V

-6.0~+12.0V

4.0~60.0V

-0.6~+0.6V

-6.0~+25.0V



-0.6~+1.2V



-0.6~+2.4V



电流和电阻测量范围:

电流通道可以接入下表中的电压范围。根据电流范围使用不同的输入通道。

电流范围
(外部10Ω分流器)

电阻范围
(2线)

电阻范围
(3或4线)

-30.0~+30.0mA

0.0~1250.0Ω

0.0~500.0Ω

4~20mA

0.0~5000.0Ω

0.0~4000.0Ω



0.0~20000.0Ω




0.0~300000.0Ω



模拟输入:
精度:±(0.05%读数+0.025%量程)(电压和电阻在25℃时)
共用模式抑制:100dB
输入阻抗:> 1MΩ
线性:0.015%
串联模式线性抑制:50/60Hz 100dB

模拟-数字转换:
类型:Sigma-Delta
分辨率:24位
采样速率:最大到10,20或100读数/秒/ADC(在采样速率20或100的时候,抑制必须关闭)

警报输出:
4个开漏场效应晶体管(18V 0.1A);

电源输出用于外部设备:
调节5V DC在50mA或数据采集器提供电压在100mA

时间和日期:
内置3种格式时钟

缩放数据:
显示数据优先技术单位

内存:
内置:16MB(最大1,800,000个读数)
外置:最大支持1GB可拔插MMS/SD卡(只能用于下载内部内存和存储设置)

计算通道:
从物理输入通道最大可生成16个虚拟通道

分辨率:
最大6位有效数字

程序/数据采集器设置:
SquirrelView或SquirrelView Plus软件

通讯:
标准:RS232(默认波特率115200)
以太网10/100基于TCP/IP
兼容USB1.1和2.0
外置可选:GSM,WIFI和PSTN调制解调器

供电:
内部:6节AA碱性电池
外部:10~18V DC
短路和超电压保护

耗电(9V)
休眠模式:600μA
记录模式:40~130mA

尺寸和重量:
尺寸:长235×宽175×高95mm
重量:约1.2公斤
外壳材质:ABS

记录模式:
可选记录满停止记录或者覆盖数据

显示屏和按键:
2行×20个支付LCD液晶显示屏
电池状态和外部供电指示器
键盘锁
操作
警报/解除/暂停/继续
每个通道或最大6个预先存储的设置选择警报
状态/诊断/内存/时间和日期
下载到MMC/SD

工作环境:
温度:-30~+65℃
湿度:在40℃的时候90%RH,非冷凝

可选附件:
12V电源:通用(97-263V AC)电压适配器;
LC76:DC导线;
SQ20RB12-6:外置可充电电池(12V,6Ah)
SB102:25针数字I/O连接器
CS202:电流分流器(4×10Ω)0.125W
PEL4:防护机箱
CAL2040:测试和校准证书
SQ20A802:外置GSM通讯套件
MMC64:多媒体卡

产地:英国
