ROOT700根系生长监测系统

用途:植物根系对固定植株和获得水分和养分起重要作用,但是土壤不可观测性的限制,给根系生态学的研究带来一定的困难。因此, 找到原位观察根系生长的方法对研究根系生态学就显得尤为重要。ROOT 700根系生长监测系统采用目前国际最流行微根窗技术,解决了这一难题。可以在土壤中原位360度多层次旋转式扫描获取根系剖面图像,可以扫描监测土壤中活体根系的生长动态。广泛运用于苗木培养、作物生长模型研究、根系病理分析等领域。 测量原理:测量时将扫描头插入预先埋在土壤中的透明根系探测管中,电脑将控制扫描头自动旋转扫描根系探测管壁上的根系剖面图像。用户可以很方便的扫描不同深度的根系图像,以及不同根系(不同根管)的图像。每次扫描都可获得高分辨率图像,用户可以看到根系(甚至土壤颗粒)的详细结构。利用根系图像分析软件可以对获得的根系图像进行分析。

ROOT700根系生长监测系统ROOT700根系生长监测系统

ROOT700根系生长监测系统ROOT700根系生长监测系统

特点:

1.非破坏性的原位测量

2.不变形的线性扫描

3.极便携、易操作、测量快

4.可扫描根系不同层次的图像,合成获得整体根系的剖面图

5.可定点、连续观测根系在整个生长季的动态变化

6.USB数据传输,测量、存储方便。

技术参数:

微根窗图象采集仪

分辨率

4800×4800像素

软件放大分辨率

19200×19200像素

画面尺寸

360°高分辨率图像(22×20厘米),非拼接图像

扫描速度

5~10秒(取决于扫描分辨率)

接口

USB端口

数据存储

存储在笔记本电脑上

供电

通过笔记本电脑USB端口供电,或外接蓄电池,或交流电源适配器

扫描头尺寸

长度35.2厘米×直径6.9厘米

标准透明管尺寸

外径75mm,内径69mm,长度200cm(长度50-200cm可定制)

工作环境

温度0~+50℃,相对湿度0~100%(非冷凝)

重量

约1公斤

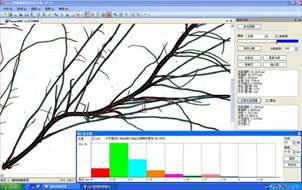

植物根系图像分析软件

分析测量

根总长;根平均直径;根总面积;根总体积;根尖计数;分叉计数;交叠计数;根直径等级分布参数;可不等间距地自定义分段直径,自动测量各直径段长度、投影面积、表面积、体积及其分布参数;根尖段长分布;能进行根系的颜色分析,确定出根系存活数量,输出不同颜色根系的直径、长度、投影面积、表面积、体积;能进行根系的拓扑分析,自动确定根的连接数、关系角等,可单独自动分析主根或任意一支侧根的长度和分叉数等;可单独显示标记根系的任意直径段相应各参数(分档数、档直径范围任意可改;能进行根的分叉裁剪修正,修正操作能回退,以快速获得100%正确的结果。精度:根长≤±1%;面积:优质图像质量时<1%,标准图像质量时≤3%

人工辅助修正

图像可放大缩小和局部观察,可实现鼠标区域选择统计、对污染区的辅助裁剪或橡皮擦修正

统计效果监视

监视和修正植物对象分析的精度

自动杂质剔除

根据尺寸等方面的区别,进行自动杂质剔除

辅助测量功能

尺寸标定:自带标定功能,实现半自动的尺寸标定,XY向可分别标定修正长度测量:具有跟随放大镜功能,通过鼠标拖动精确测量;

数据报表导出

分析结果能导出到Excel表,以便存档和统计。还可输出分析标记图,以便发表论文用

产地:德国
