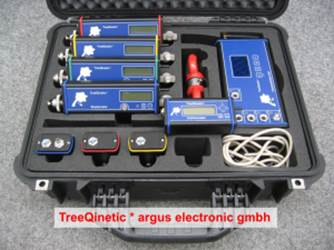

PiCUS TreeQinetic树木拉伸测试仪

简介:树木拉伸测试仪用于检测树干和根部受外部拉力时的稳定特性。该装置可对树木稳定性进行精确且无损伤的测量。可同时使用多达9个传感器(弹性计、倾斜仪、测力仪)。这些传感器可以通过无线连接(zigbee)或电缆连接。所有数据都在连接的PC上连续记录。

原理:测试时,通过绞盘和钢丝对树干施加拉力负荷(模拟风的影响),树木的反应由弹性测试器和测斜仪进行测量,并将数据与健康的树木进行比对。影响计算的主要因素是负荷的相关特性(受力处结构和树高等)和树木本身的性质。

PiCUS TreeQinetic树木拉伸测试仪

PiCUS TreeQinetic树木拉伸测试仪

特点:

1.操作简单,无线数据实时传输

2.用户可通过软件自行计算

3.结果报告图形化,方便易懂

4.直接给出树干和根部稳定性的相关信息

弹性测量仪:测量了树干边缘纤维的应变(压缩和拉伸)。最新版本的“Elastometer 3i”能够在安装时测量应变和倾角。两种信息都可以计算出主干的弯曲线和曲率。可对树干进行分析,如:被嫁接树和修剪伤口。

分辨率

0.1 µm

PiCUS TreeQinetic树木拉伸测试仪

精度

1 µm

测量范围

+/- 2 mm

操作时间

20°C (无线连接到PC):~ 10 h

尖端测量距离

198 – 202 mm

测量针的直径

2 – 4 mm

测斜仪:测量根板或树干的倾斜程度。

分辨率

0.002°

PiCUS TreeQinetic树木拉伸测试仪

精度

0.005°

测量范围

+/- 15°

操作时间

20°C (无线连接到PC):~ 10 h

无线连接的最大范围

1 ~30m

拉力计:测量拉力负荷。它的特点是有内置倾斜仪在负荷试验时可测量拉力的的角度。

分辨率

0.01 kN

PiCUS TreeQinetic树木拉伸测试仪

精度

0.3 kN

测量范围

0 – 40 kN

操作时间

20°C (无线连接到PC):~ 15h

产地:德国
