WatchDog 无线网络监测系统

介绍:

WatchDog 无线网络监测系统是新一代观测系统。搭配气象、土壤传感器和气象站联合使用,可在多障碍、复杂地形的环境中传输数据,通过一个完整的区域无线网络收集数据。观测者可以随时捕捉不同小气候和立地条件下的环境定位数据,以指导灌溉作业,实现有害生物防治,安排农事作业等。

 WatchDog 无线网络监测系统

特定站点管理:

l  霜点监测,用以实时决策来保护作物

l  跟踪温度和湿度,根据疾病和昆虫的程度决定杀虫剂的使用

l  获得并监测土壤湿度和土壤盐分数据,来制定更好的灌溉方案

l  测量光照时间和强度,来获得更好更平均的作物质量

标准的无线网络监测系统由一个数据收集器(Retriever)和若干个基站(Pup)组建而成。

基站(Pup)使用900MHz/2.4GHz信号进行通信,能够彼此之间自适应配对,数据以最短路径进行传输,最大的跳转次数为3次。两个基站之间的最大传输距离为750米。防水低耗设计,6节AA电池可使用8个月(典型环境下)。

基站有三种:传感器基站(Sensor Pup)、气象站基站(Station Pup)和中继器(Repeater Pup)。

WatchDog 无线网络监测系统

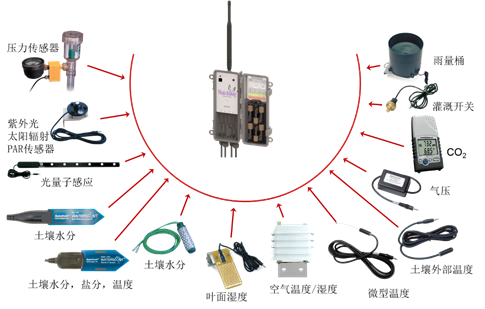

传感器基站(Sensor Pup)具备4个传感器接口,16个数据通道,允许传输多达12组参数,可观测传输有时间标记的当前值、平均值、最高值和最低值。19年PUPs添加了闪存功能,可以保存10个月未确认的数据;并且数据传输的性能得到了提升;传感器基站可兼容空气温湿度、风速风向、雨量、辐射、土壤水分等多种传感器,欢迎来电详询。

气象站基站(Station Pup)可连接1套Watchdog 2000系列气象站或Mini气象站,可以收集并传输全部的环境观测数据。

中继器(Repeater Pup)用于布设数据传输网络的路径,越过信号障碍,增加传输距离。中继器没有传感器接口不能采集数据。

数据收集器(Retriever)用于采集、存储来自发射器的环境监测数据。10个基站网络,每隔15分钟进行一次记录的情况下,可以储存将近6个月的数据,额外使用4GU盘可以储存数年的数据。数据可以使用USB电缆直接下载。收集器为防水低耗设计,6节AA电池,典型情况下8个月寿命。19年新添加的功能在于如果电池型号不对而导致数据无法传输的情况下,PUP会关闭无线电以专用剩余的所有剩余电量来收集数据,并保存数据(约一周);搭配太阳能供电组可以常年野外运行。

额外选配无线调制解调器,可实现多种无线数据传输和下载,包括Cellular(4G),GSM/GPRS,Wi-Fi等。

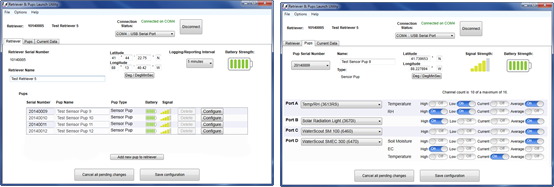

数据的传输可以设置为自动上传到指定电脑或网络服务器,用户可以通过电脑客户端、网页客户端、智能手机客户端查看实时数据并做出适当的经营方案以增加产量和质量,节约资源并增加效益。

特点:

1,  无需人为干预,全自动采集、记录和传输所有站点观测数据。

2,  可兼容多种气象、辐射、土壤等传感器。

3,  支持多线程数据传输。

4,  电脑客户端、网页客户端、智能手机客户端等多途径查看实时数据。

 WatchDog 无线网络监测系统

技术参数:

接收器承载基站数量

12个基站(传感器基站或气象站基站)

基站间通信距离

2500英尺(762米)

基站传感器接口

4个

基站气象站接口

1个

兼容气象站类型

Watchdog 2000系列,Mini气象站

记录时间间隔

1,5,10,15,30,60分钟

内存

4G,可自配U盘

通信频率

900MHz,2.4GHz

电池

6节AA电池,典型情况下8个月寿命

太阳能供电系统

(可选件)5W太阳能板,7.2V镍氢电池,2200mAh

数据传输模式

USB数据线,U盘,Cellular(4G网络)

防护等级

IP65

组件明细:

编号

类型

功能

基站(Pups)

3900

传感器基站

4个传感器接口,900MHz,传输传感器观测数据。

3905

传感器基站

4个传感器接口,2.4GHz,传输传感器观测数据。

3901

气象站基站

1个气象站接口,900MHz,传输气象站观测数据。

3906

气象站基站

1个气象站接口,2.4GHz,传输气象站观测数据。

3902

中继器

无传感器接口,900MHz,用于组建无线观测网络。

3907

中继器

无传感器接口,2.4GHz,用于组建无线观测网络。

数据收集器(Retriever)

3910

数据收集器

收集汇总监测数据,900MHz,通过U盘、USB数据线进行数据读取下载。

3910S

太阳能数据收集器

收集汇总监测数据,900MHz,太阳能供电,通过U盘、USB数据线或无线传输进行数据读取下载。

3911

数据收集器

收集汇总监测数据,2.4GHz,通过U盘、USB数据线或无线传输进行数据读取下载。

3911S

太阳能数据收集器

收集汇总监测数据,2.4GHz,太阳能供电,通过U盘、USB数据线或无线传输进行数据读取下载。

配件

3922

无线调制解调器

CDMA通讯模式,实现数据无线传输

3921

无线调制解调器

GSM/GPRS通讯模式,实现数据无线传输

3923

无线调制解调器

HSPA+通讯模式,实现数据无线传输

3920

无线Wi-Fi模块

无线Wi-Fi,实现数据无线传输,AC/DC供电

3920S

无线Wi-Fi模块

无线Wi-Fi,实现数据无线传输,太阳能供电

3999 太阳能供电包

用于Pups和Retriever,(包含5W太阳能板和 6V 4.5Ah可充电电池).

QT-USB

USB数据电缆

用于连接数据采集器与电脑,导出数据。

产地:美国
